PROCESS DE FABRICATION

PROFILÉS ALU ANODISÉS (assemblage mécano monté) :

Les avantages d’une conception en profilé aluminium anodisé :

Flexibilité de conception

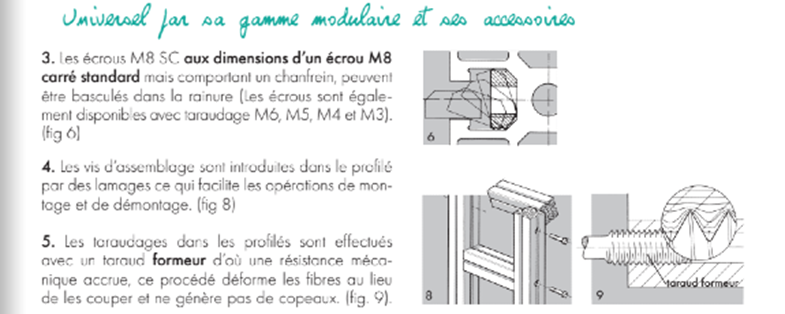

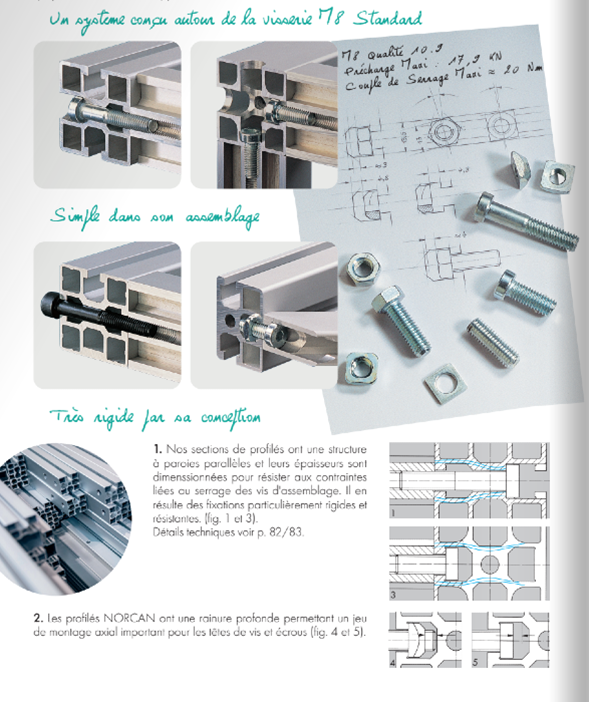

Assemblage simple autour de la vis M8 et de composants comme des équerres, des platines …

Evolution du produit simplifiée par la présence de rainures
Poids léger tout en offrant une excellente résistance structurelle
Résistance à la corrosion

Catalogue NORCAN

Télécharger

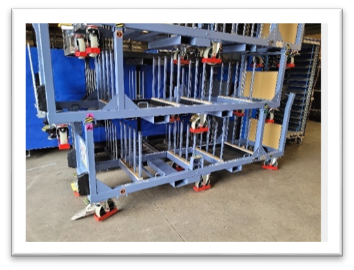

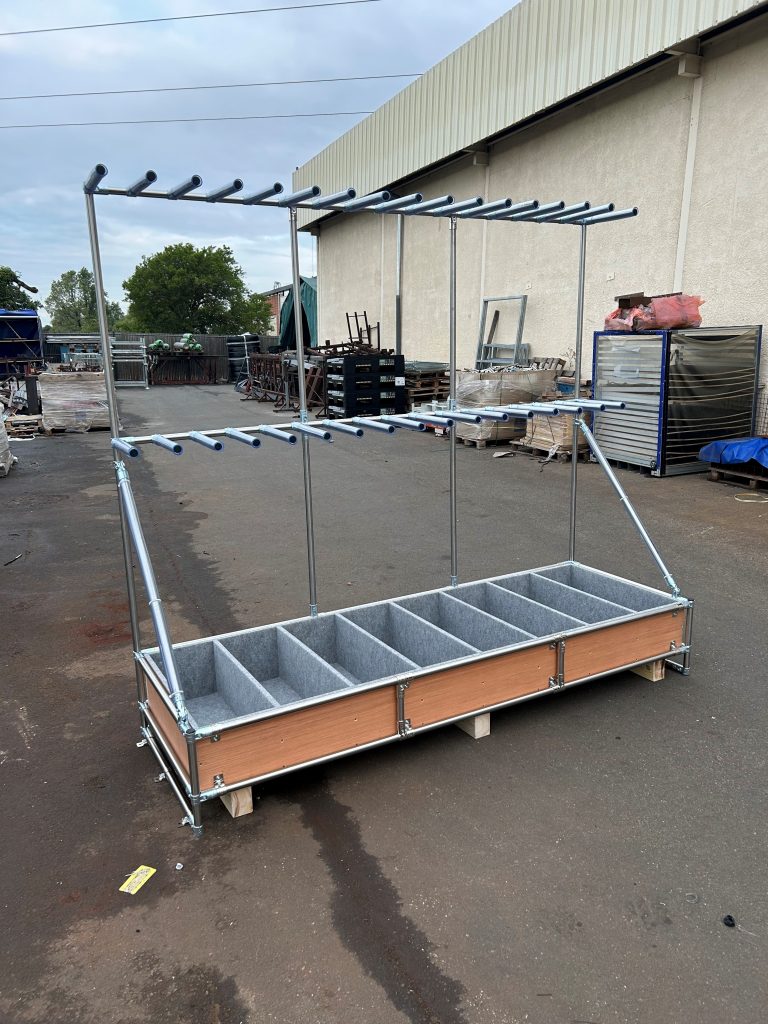

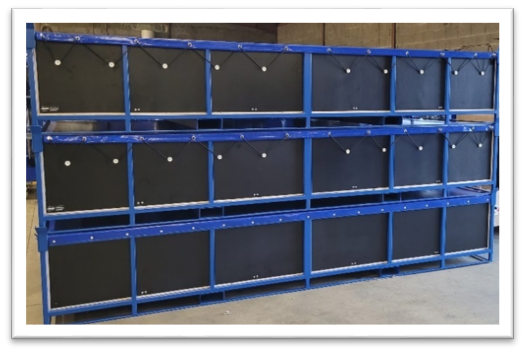

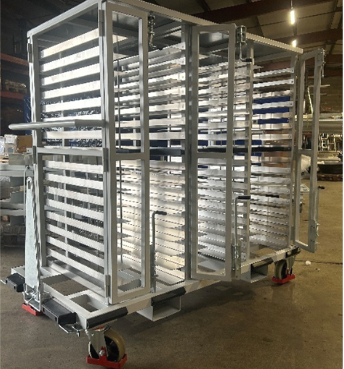

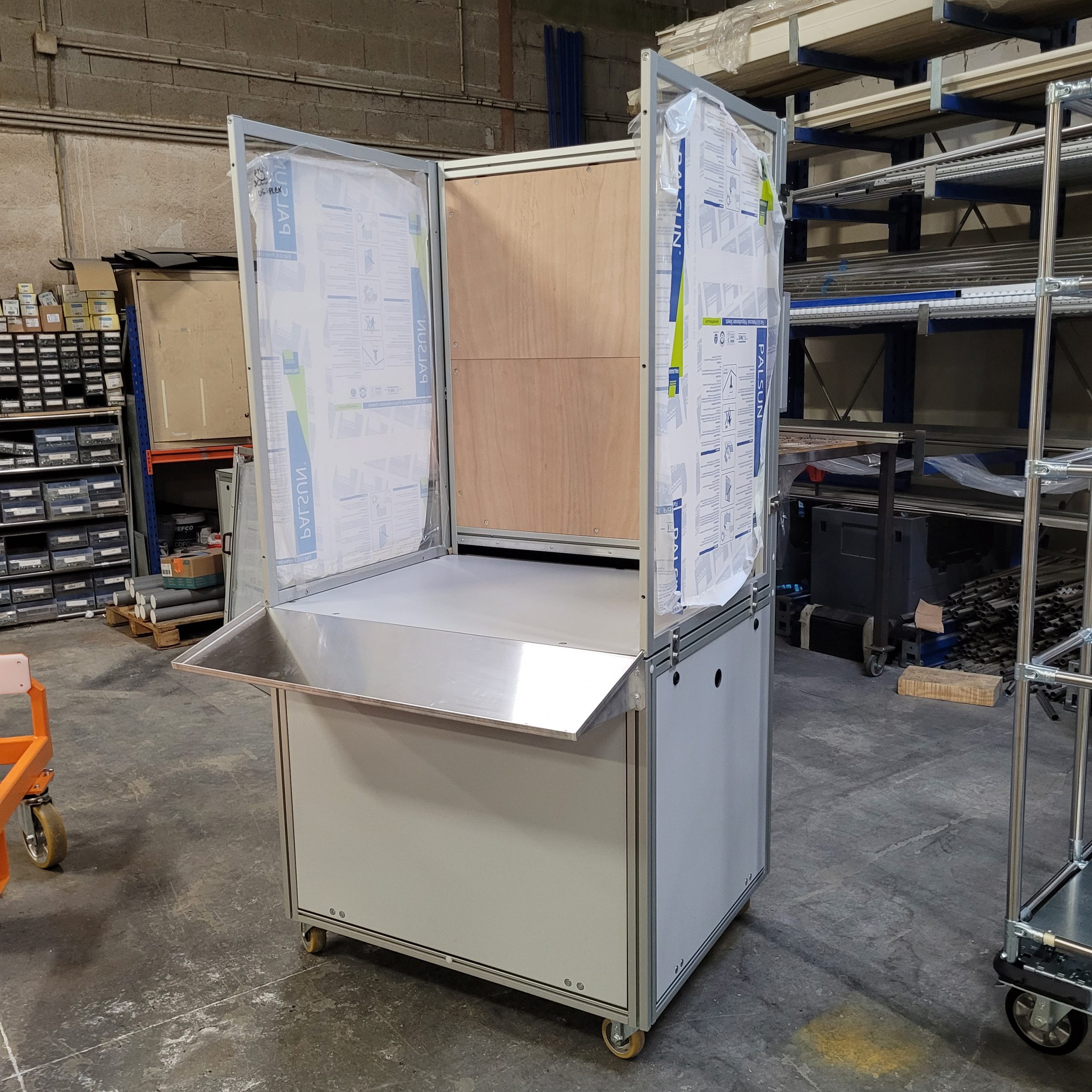

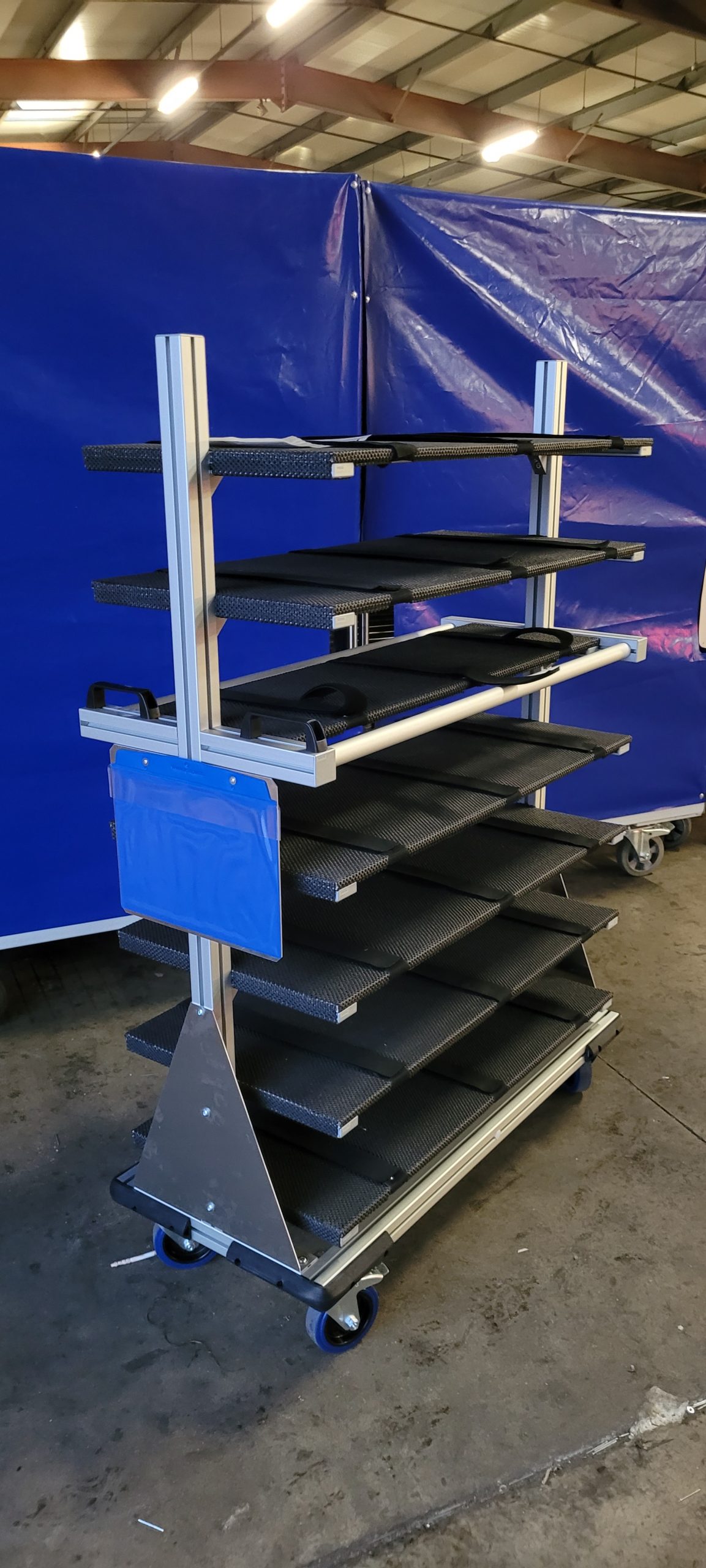

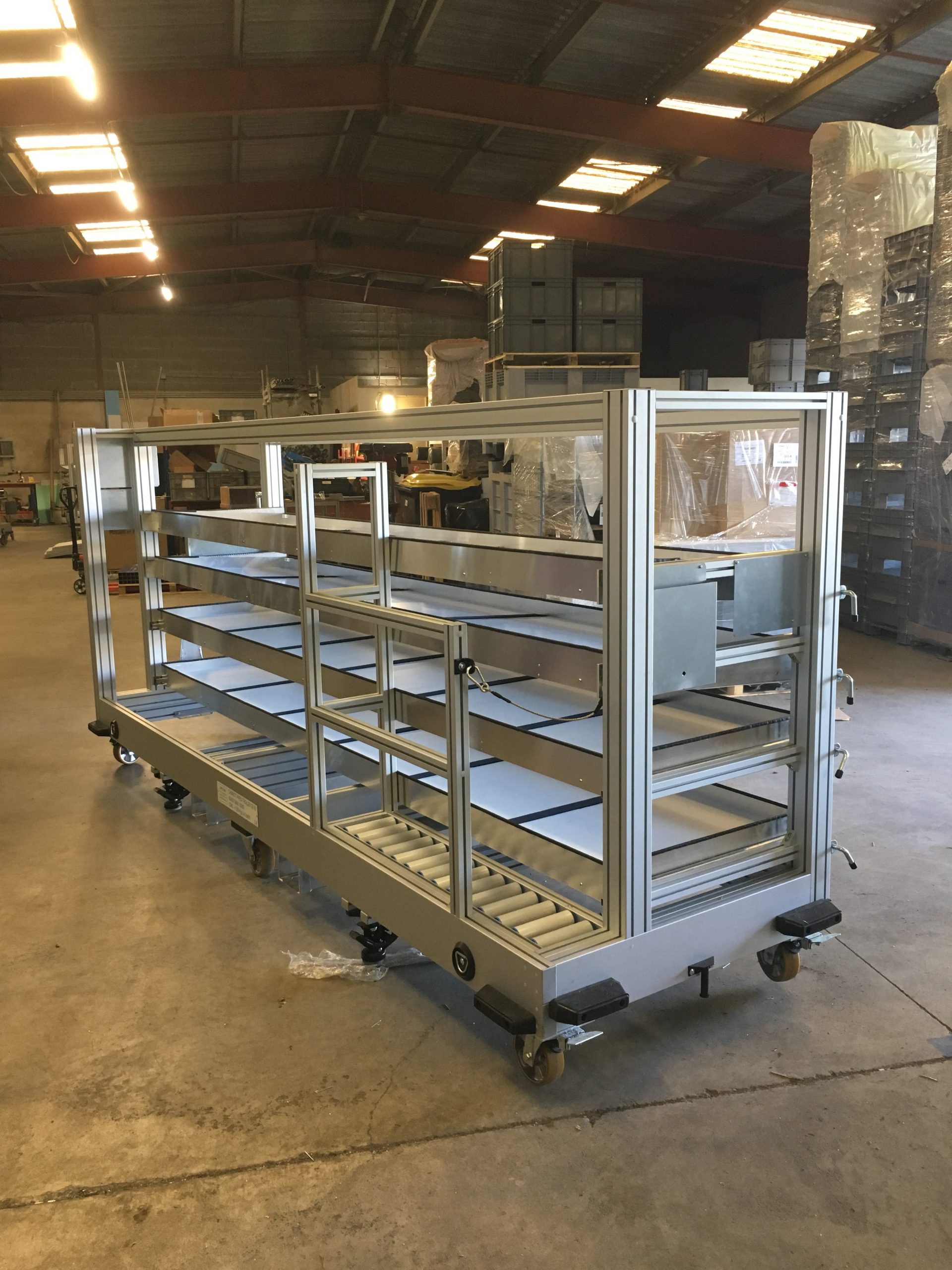

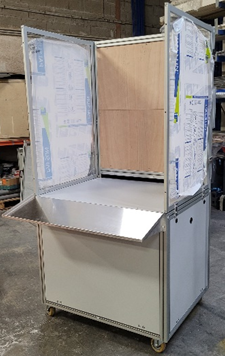

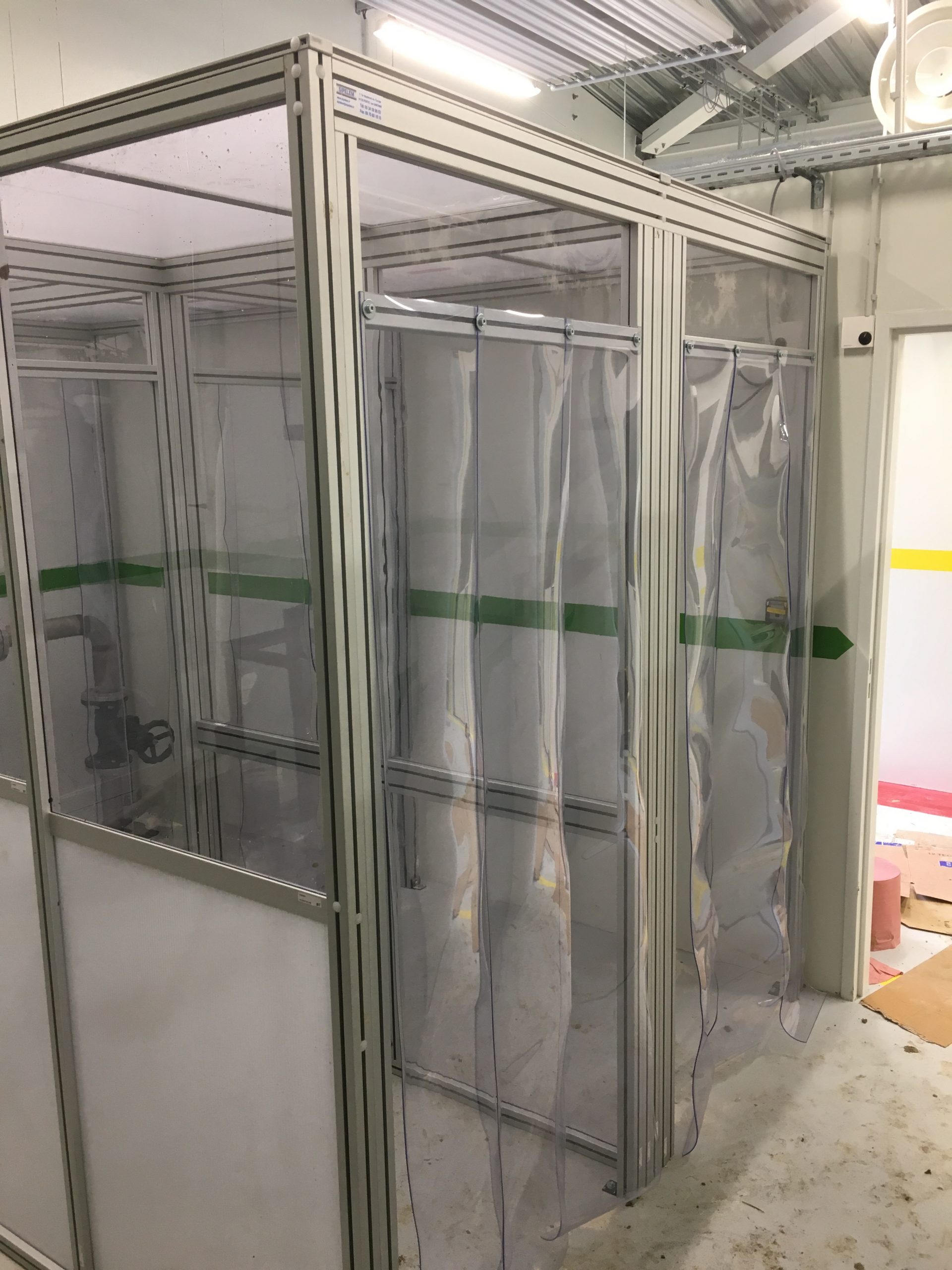

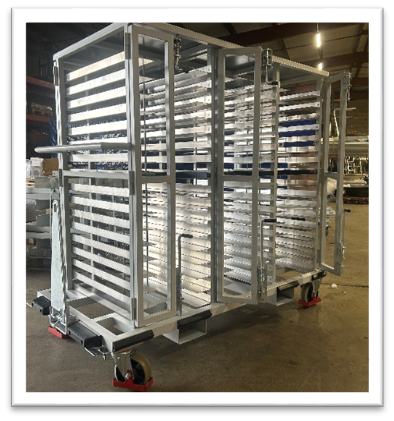

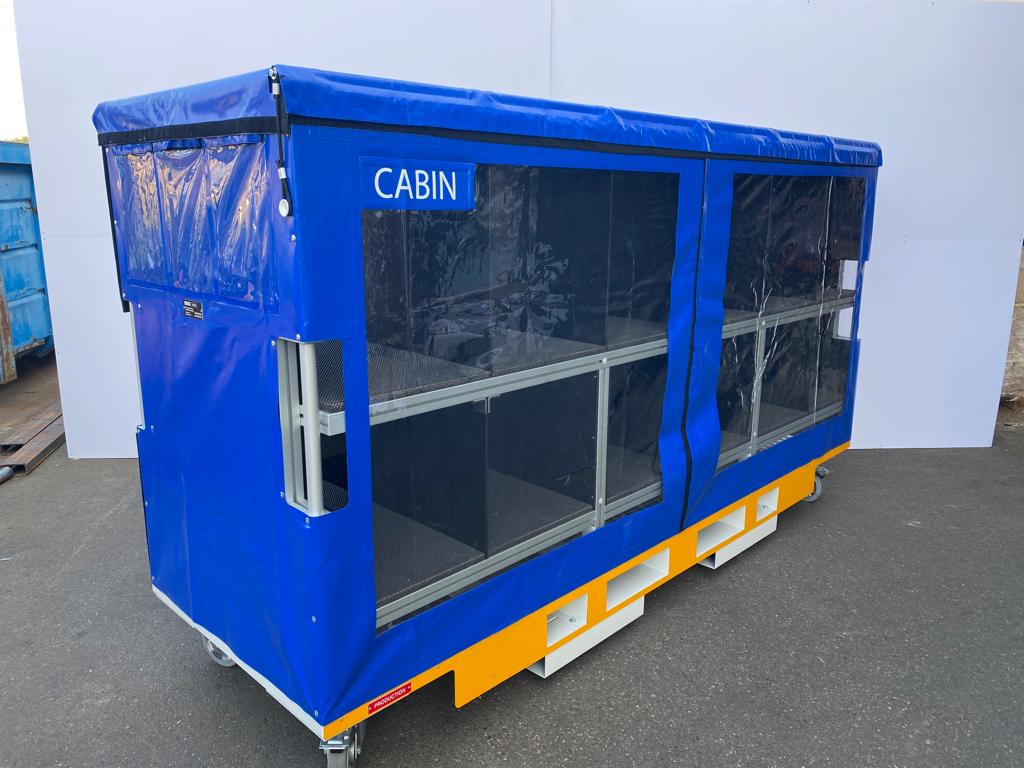

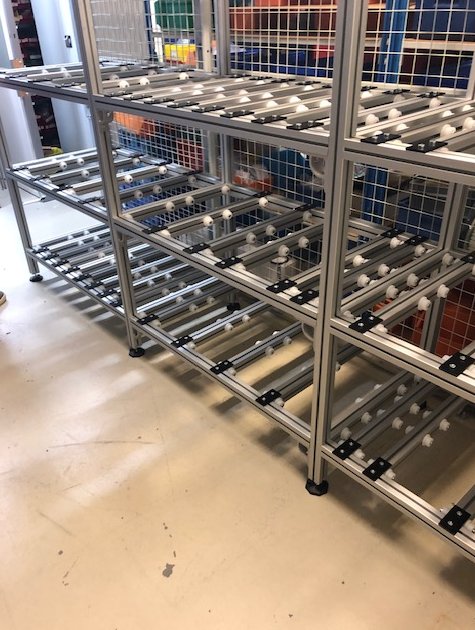

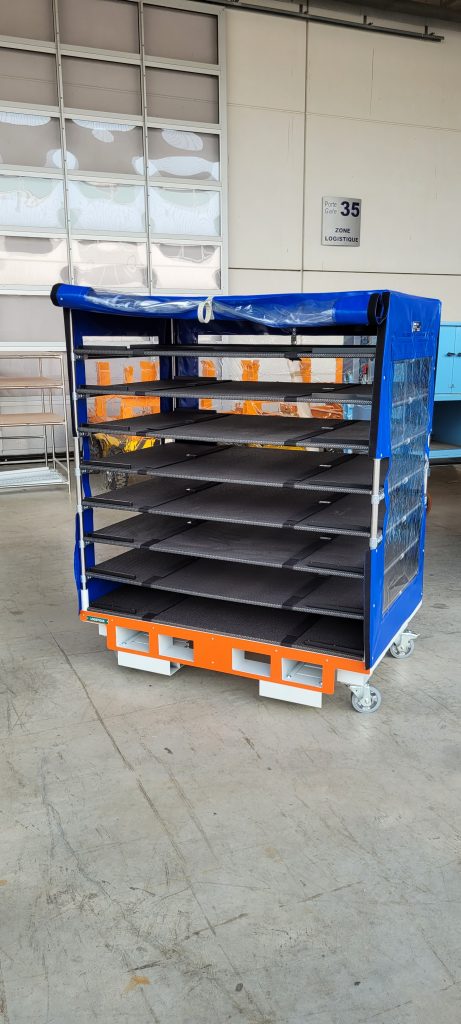

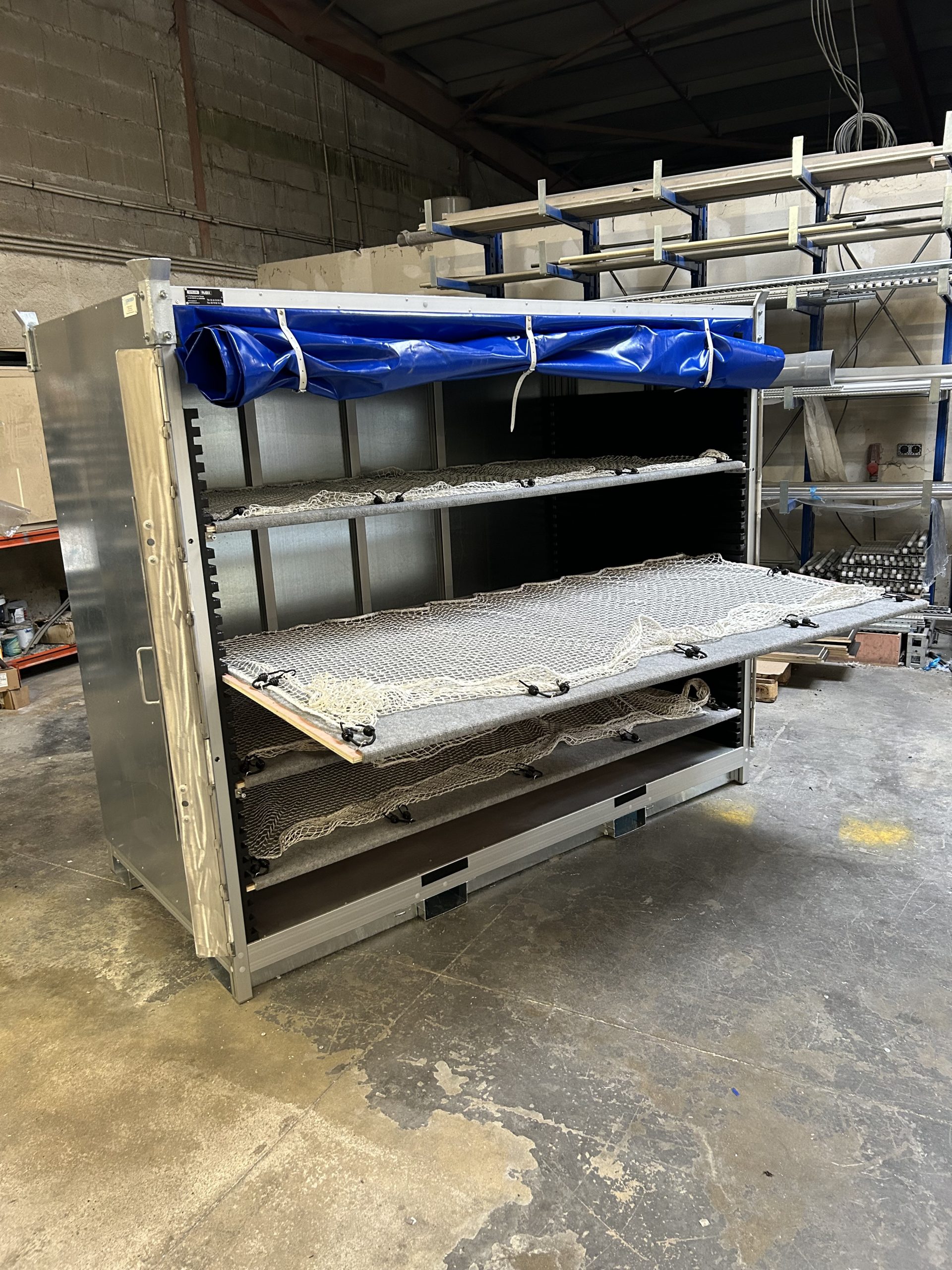

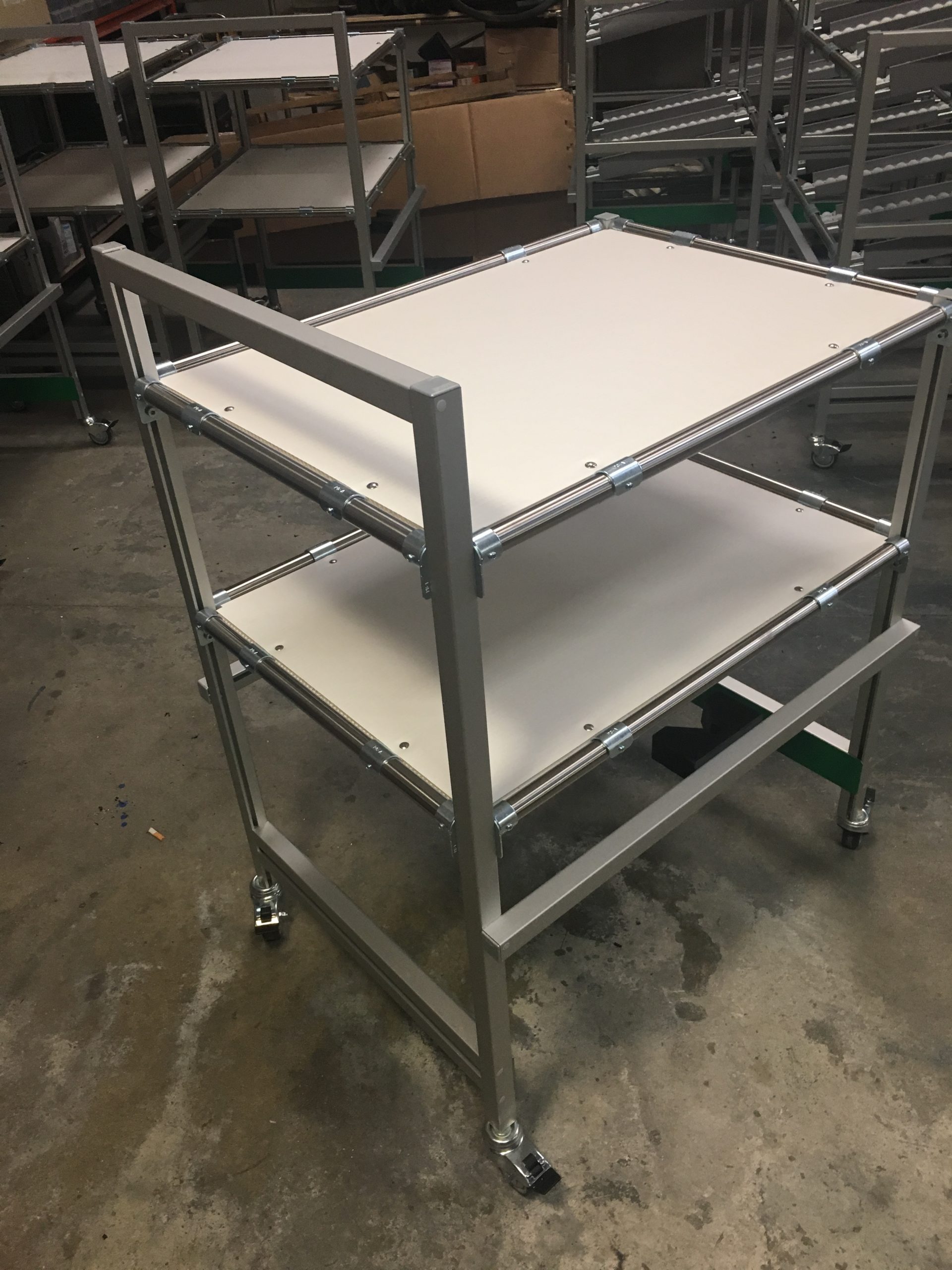

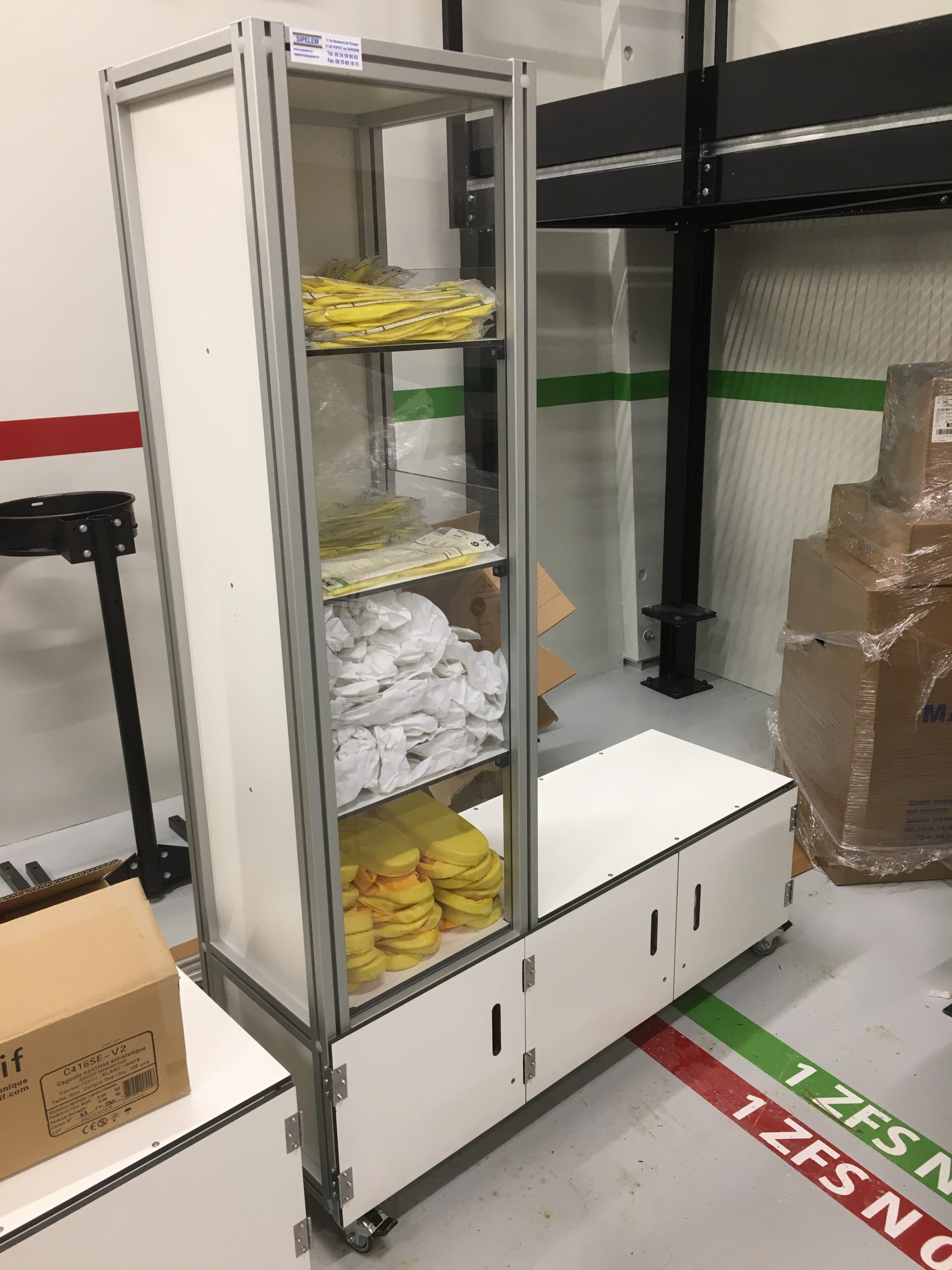

Exemples d’applications :

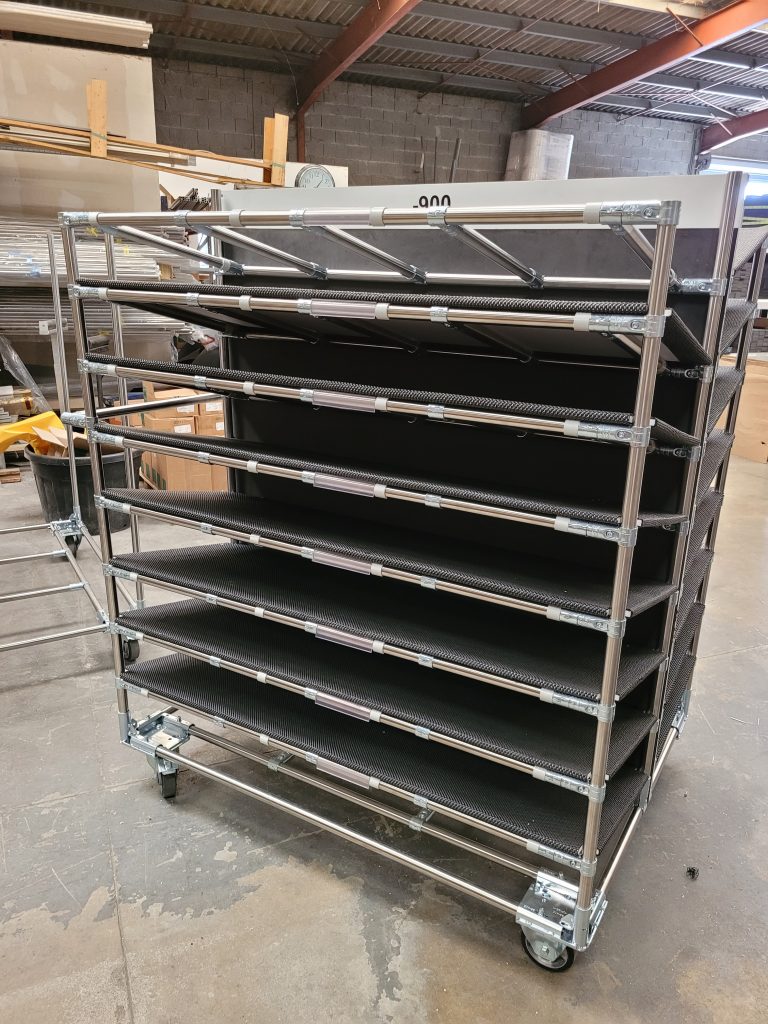

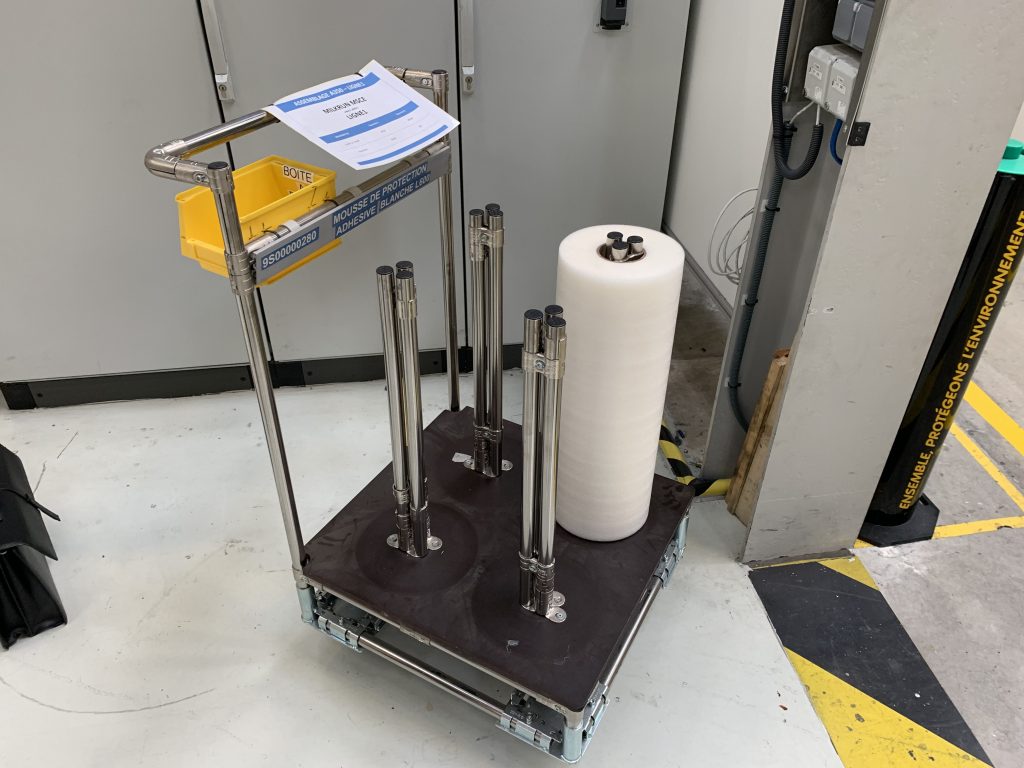

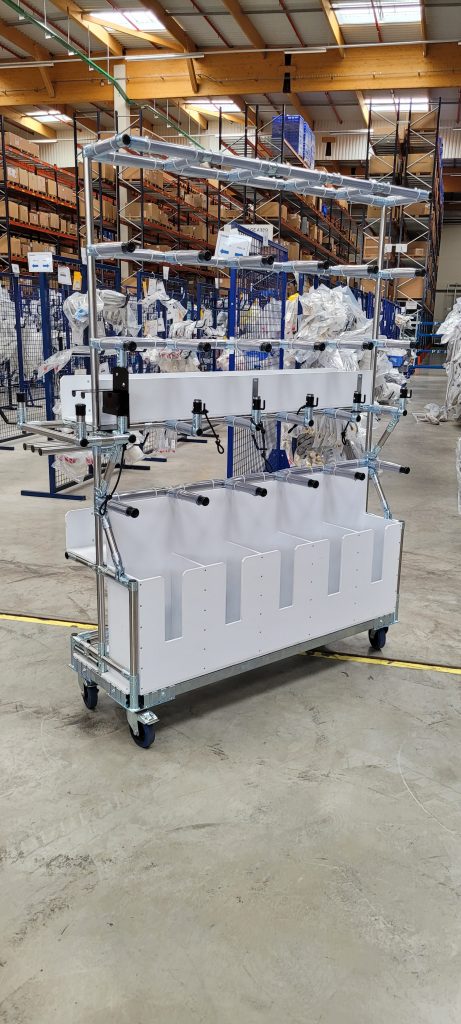

TUBES LEAN ø28 (assemblage mécano monté) :

Les avantages :

  • Conception orientée vers le Lean Manufacturing
  • Une flexibilité d’assemblage facilité par les pièces de liaisons
  • Réduction des coûts du moyen

La composition :

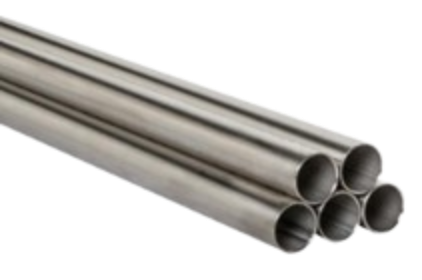

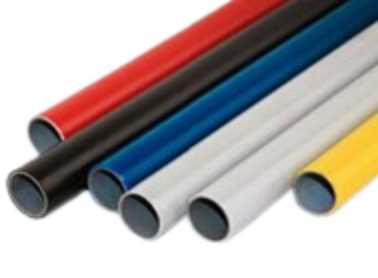

  • Les ossatures sont composées de tubes ø28 en acier revêtus ABS ou en inox

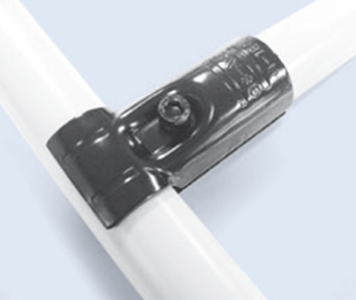

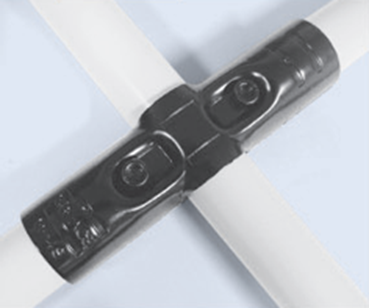

  • L’assemblage est réalisé avec des pièces de liaisons en acier peint ou en galva

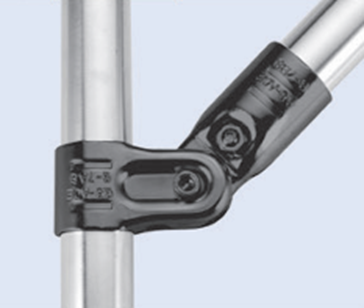

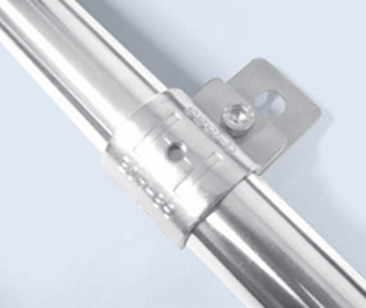

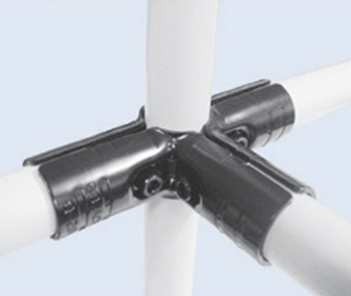

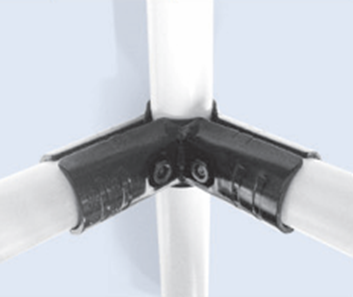

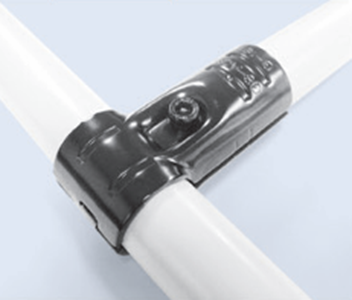

Échantillon de composants :

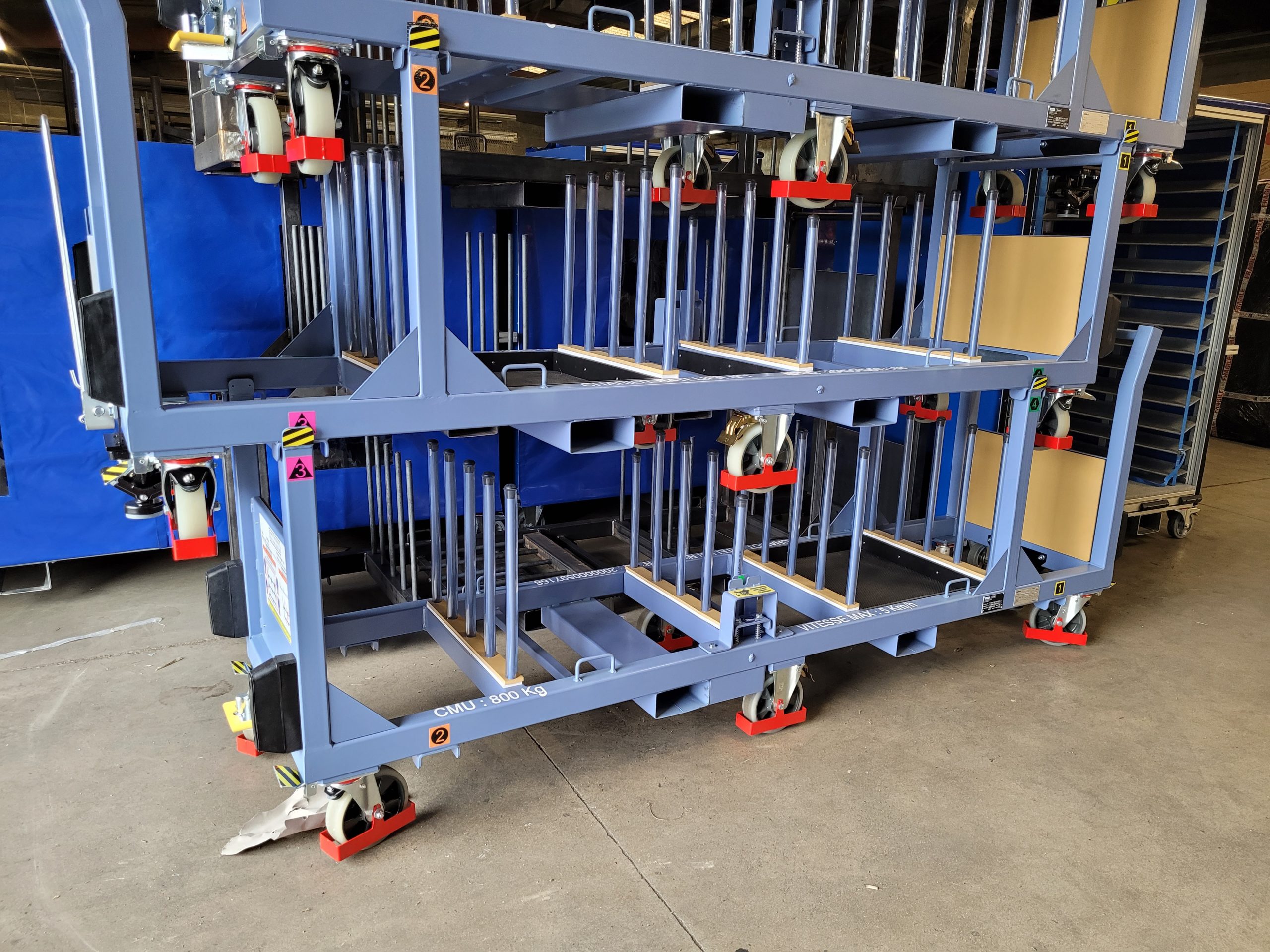

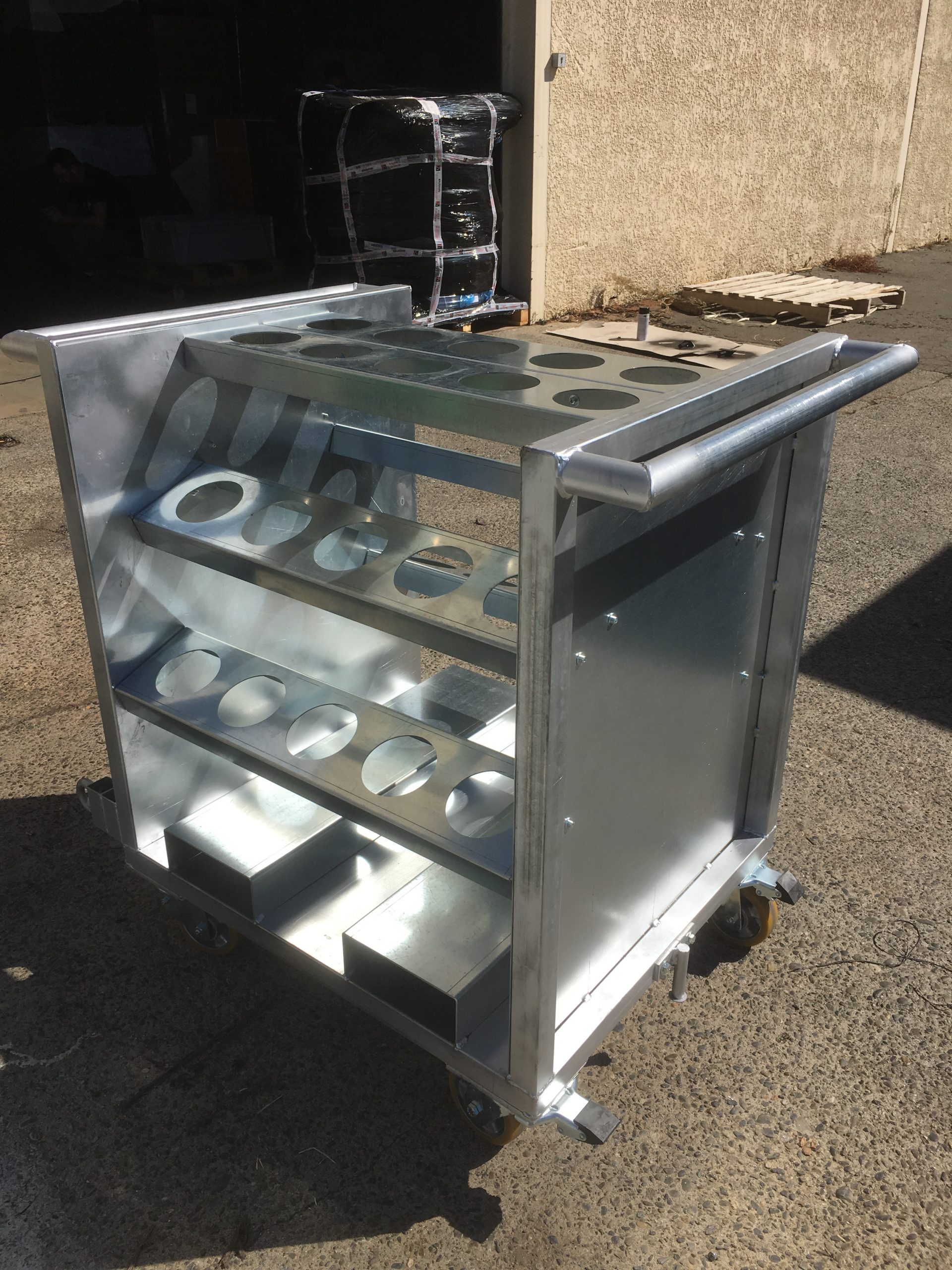

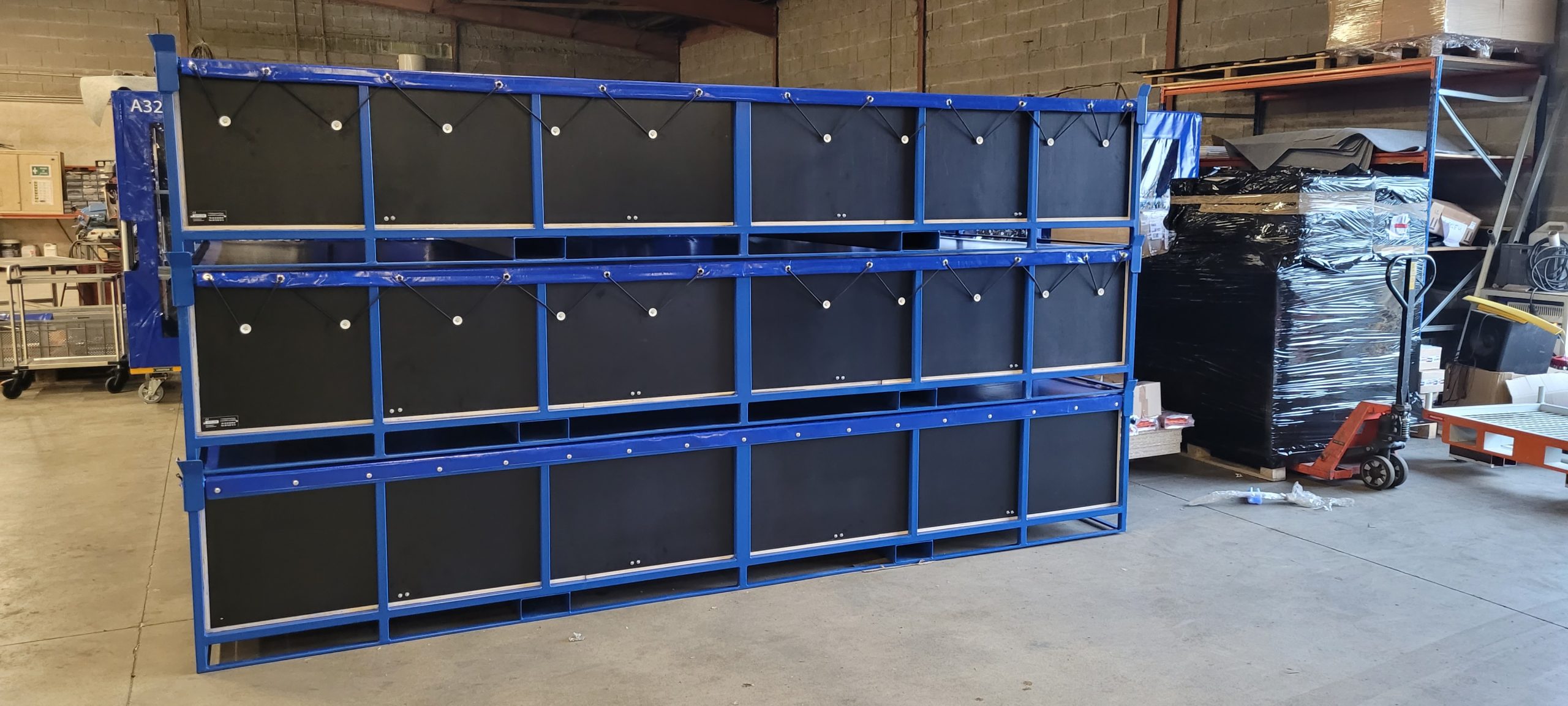

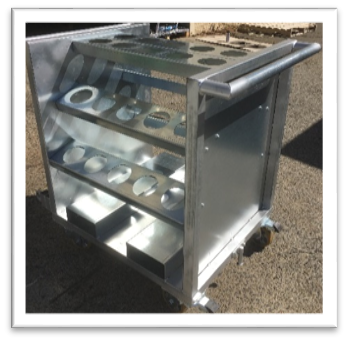

    • PRODUITS MÉCANO-SOUDÉS :

    Conception bien présente dans la fabrication industrielle.

    Les avantages :

    • Résistance mécanique élevée
    • Flexibilité de conception
    • Durabilité et longévité

    Notre parc machines :

    DÉBIT :

    • Scie à ruban IMET BS 300, capacité tube 300×300 mm

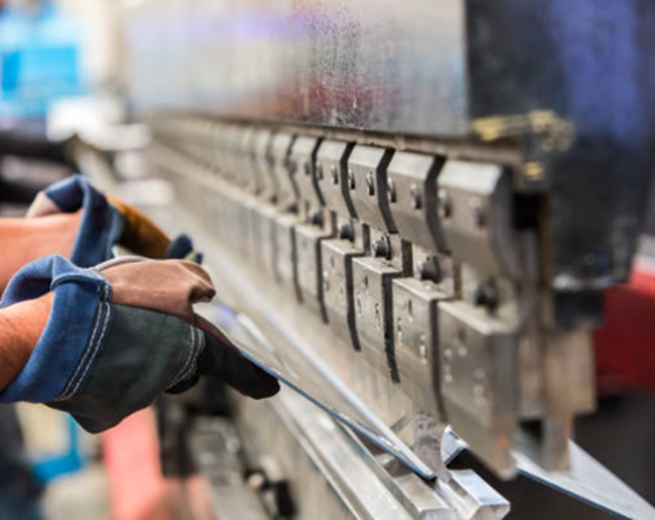

    • Presse plieuse COLLY PS PRO 125/3, capacité 6 mm sur 3mètres
    • Cisaille BEYELER SAGITA PERROT, capacité : 6 mm sur 3 mètres
    • Coupeur plasma LINCOLN TOMAHAWK 1538, capacité :
    • Acier ép. 40 mm
    • Alu ép. 30 mm

    PERÇAGE :

    • Perceuse – fraiseuse – taraudeuse PROMAC JMDT, capacité :
    • Perçage ø40 mm
    • Fraisage ø80 mm
    • Taraudage M16
    • Perceuse magnétique PROMAC, capacité fraise ø35 mm
    • Poinçonneuse GEKA HYDRA 55S, capacité :
    • Découpe : L 120 x 120 x 10 mm
    • Acier ép. 40 mm
    • Alu ép. 30 mm

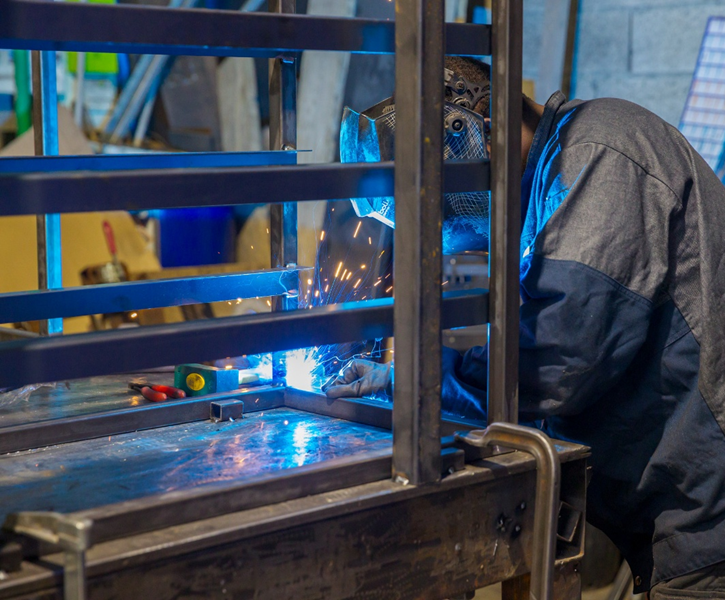

    Assemblage :

    • 2 postes à souder LINCOLN POWERTEC 305C
    • Poste à souder LINCOLN i250
    • Poste à souder LINCOLN POWERTEC 305C avec satellite séparé faisceau 10 mètres
    • Poste à souder OERLIKON CITOMAG 500 avec satellite séparé faisceau 10 mètres

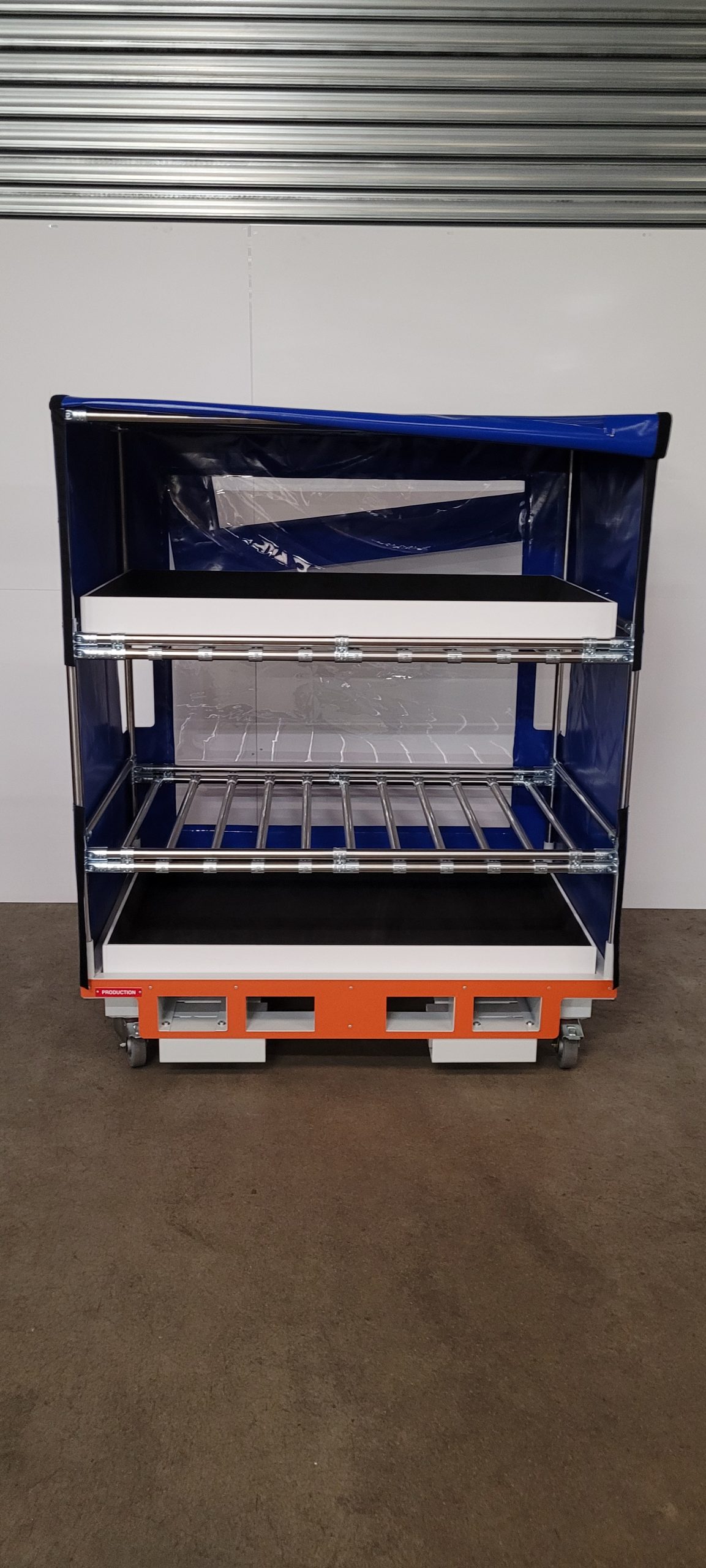

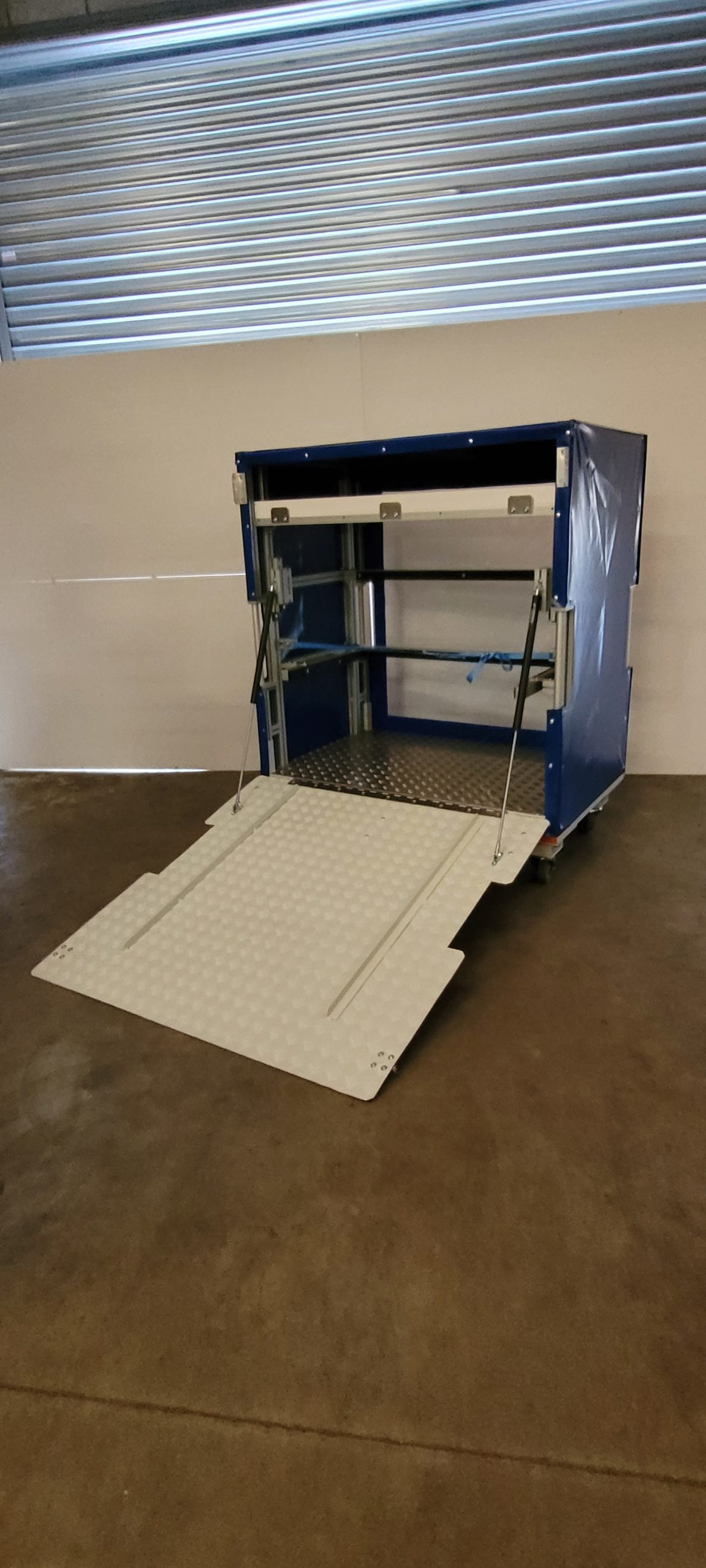

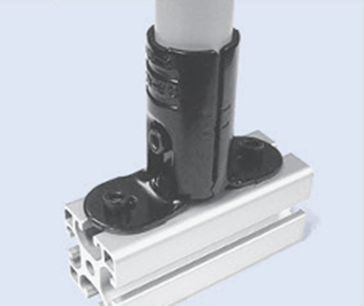

    Mixte :

    Combinaison de deux process et/ou produits.

    Avantages d’une Conception Mixte :

    • Optimisation de la conception
    • Flexibilité dans le choix des matériaux
    • Economie de poids
    • Performance optimale

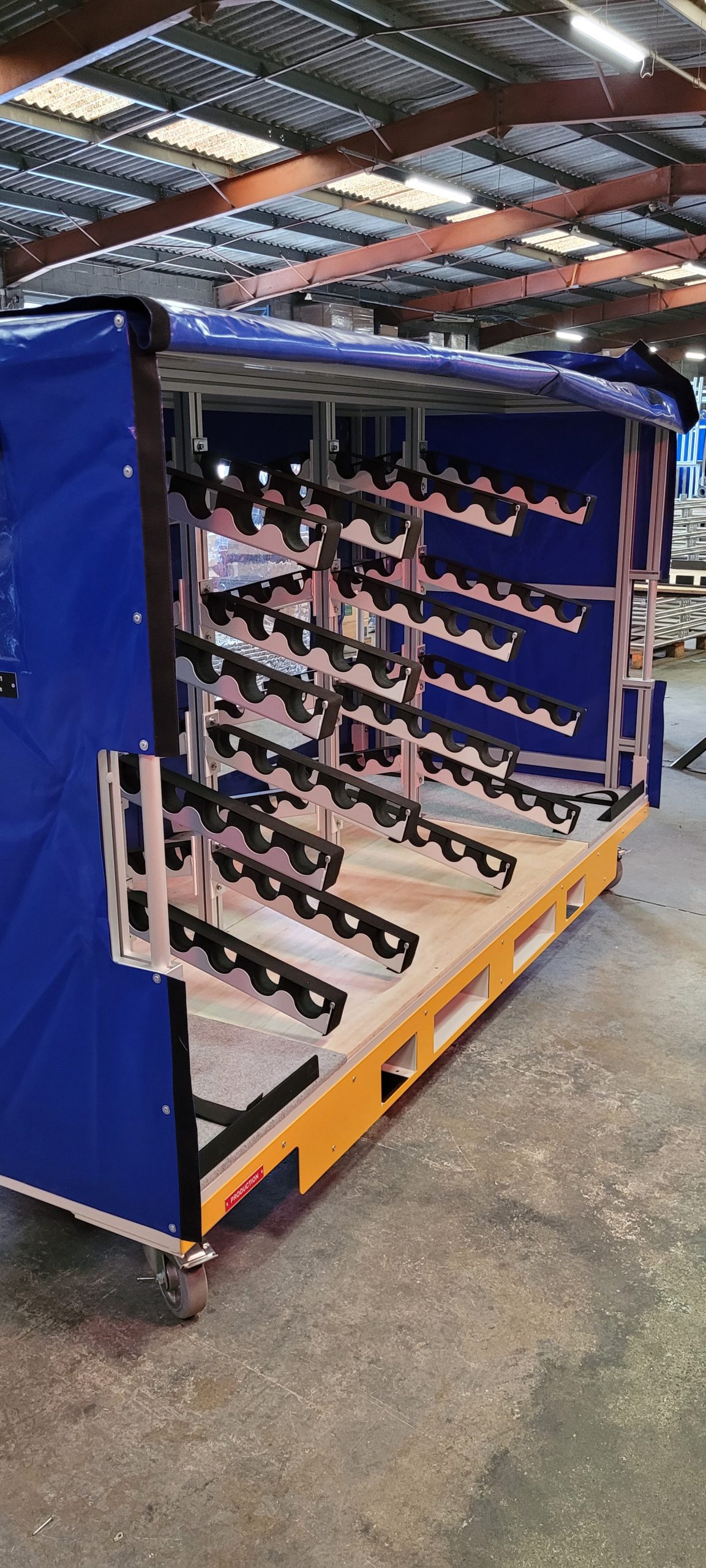

    Exemples d’applications :
